Changer LCD Nexus 5

Pour ceux qui ne connaissent pas ce smartphone, le Nexus 5 est un appareil souvent utilisé pour du rootage et une customisation hors du commun. J'ai pu, depuis que j'en ai récupéré un, le transformer en véritable appareil de hacking appelé PwnPhone puis retransformé en NetHunter, la version plus récente. Aujourd'hui, comme indiqué dans mon post Ubuntu Touch, il a a nouveau été effacé et mit sur cette distribution libre. En bref, pas mal de possibilités avec ce Nexus 5 donc, vous risquez d'en entendre parlé souvent sur mon site.

Cependant, à force de l'utiliser et de le trimbaler partout, il peut arriver que l'on casse l'écran.

Voici donc la marche à suivre pas à pas pour changer son LCD.

Tout d'abord, il faut le commander, vous pouvez en trouver un peu partout, moi, j'ai opté pour celui-ci, trouvé sur Amazon à 29.99€.

Pensez bien à avoir le LCD complet pour le Nexus 5 (D820) car il m'est arrivé d'avoir que la vitre et c'est une vraie galère à démonter.

Passons au démontage

Pour commencer, enlevez la carte SIM et sont support, situé sur le coté, avec l'outil qui doit être fourni avec le LCD. Si toutefois vous ne l'avez pas, prenez un trombone très fin, ça devrait passer

Avec un des outils bleus, coincez le pour faire déclipser la coque arrière du reste du smartphone

Une fois tout enlevé, on se retrouve avec ceci

Enlevez les 6 vis de la partie haute

Cache haut enlevé

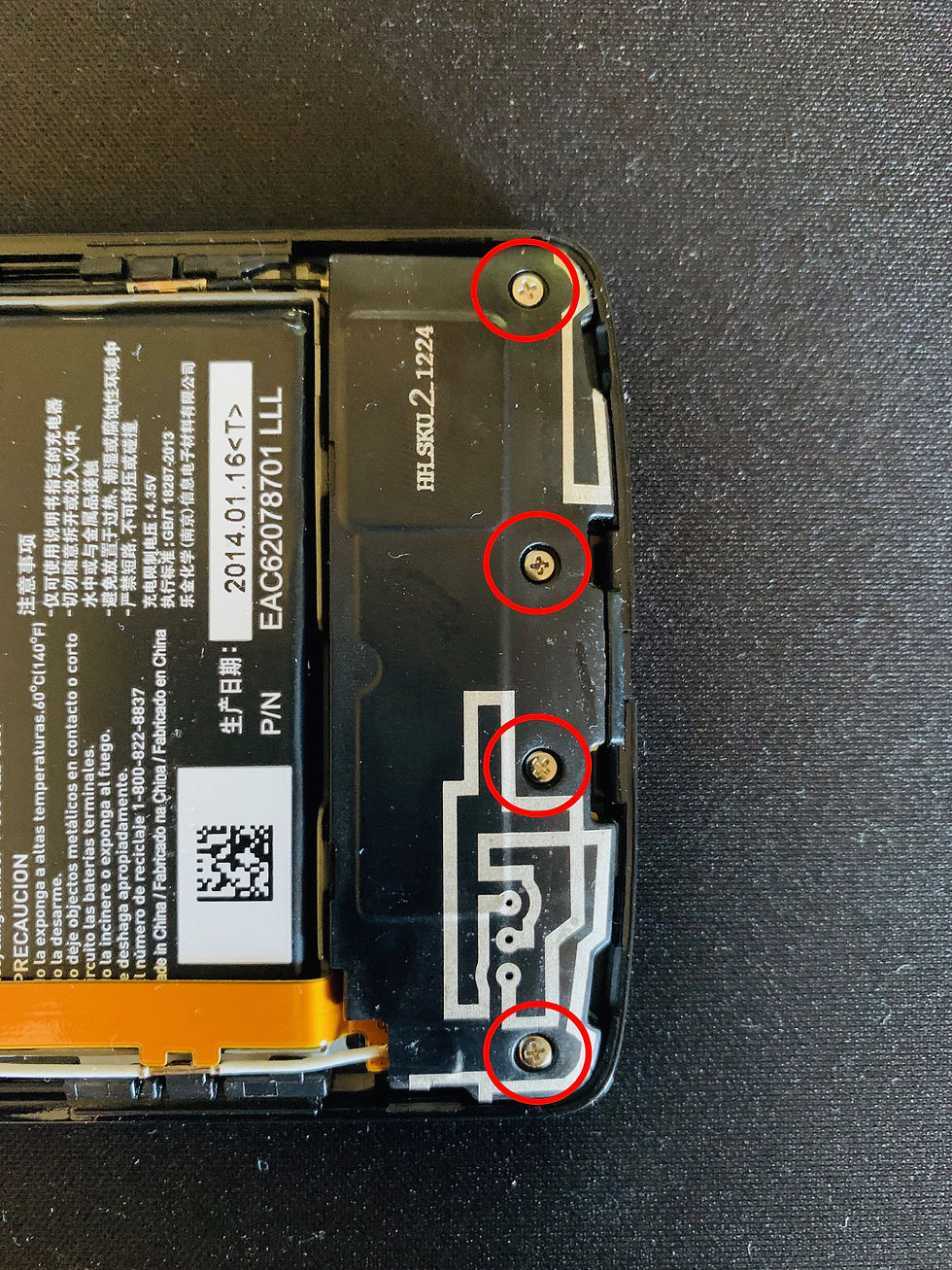

Enlevez les 4 vis de la partie basse

Cache bas enlevé

Débranchez ce connecteur

Puis celui-ci

Et enfin celui de la batterie

Nous voilà avec celui maintenant

Enlevez le connecteur rond du câble blanc

Puis celui du câble noir

Attaquons-nous maintenant à la partie basse

Enlevez la carte électronique

Votre smartphone doit être comme ça

Finalisons par la partie haute

Enlevez ce connecteur

Puis celui-ci

On peut maintenant retirer la carte électronique

Il ne reste plus qu'à enlever les derniers petits éléments

N'oubliez pas de récupérer ces trois éléments aussi qui ne sont peut-être pas avec le LCD que vous achèterez

Une fois tout ça effectué, vous allez devoir tout refaire, en sens inverse car il est temps de remonter

Remontage

On remet les éléments du haut

La carte électronique haute

On oublie pas de remettre les connecteurs

On repositionne la batterie, la carte électronique basse et on reconnecte tout

On revisse le cache bas

On revisse le cache haut

Et voilà le résultat, un LCD tout neuf
